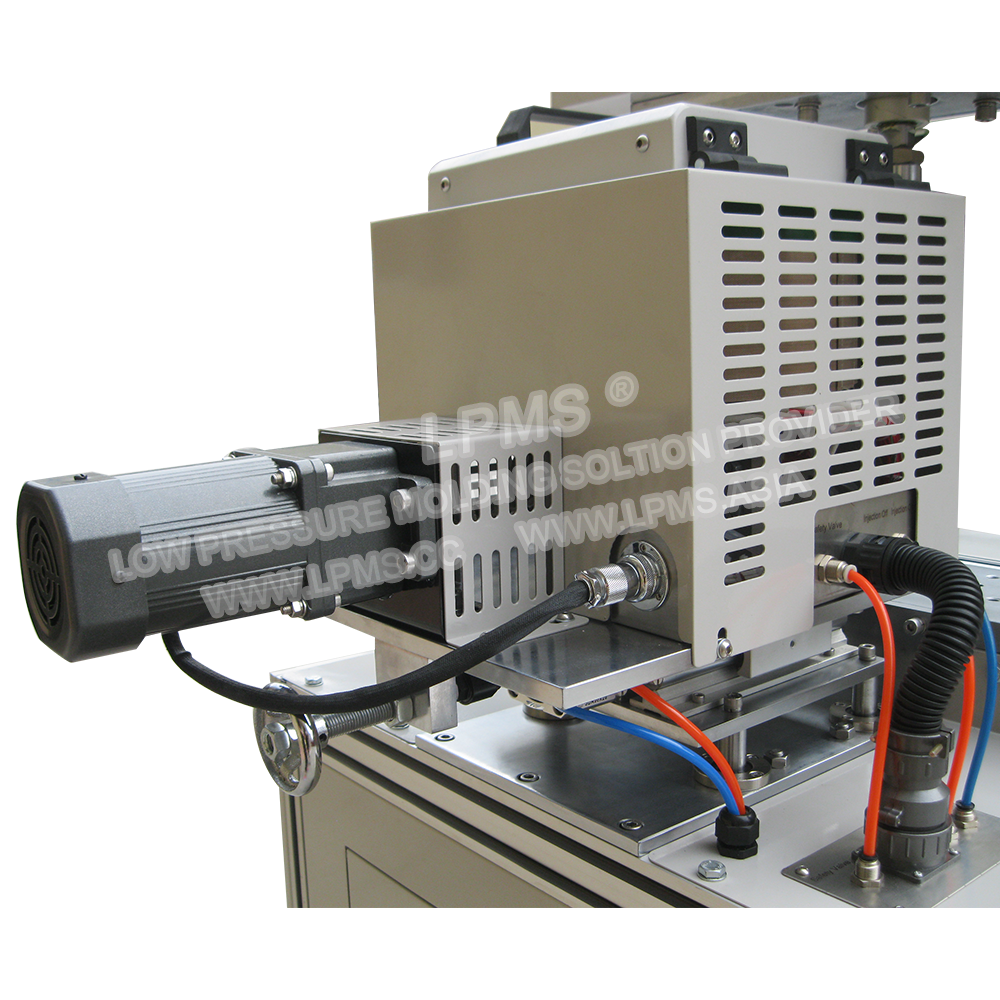

注膠槍直接和膠缸連接，結構緊湊，注膠穩定，故障率低
注膠壓力大小可通過面板壓力調節閥進行調節
可選配多段壓力控制系統，注膠壓力控制更精確
操作臺和熔膠系統一體化設計，占地空間小
注膠系統各部件採用模組化設計，維修及保養方便快速
自診功能和各種故障報警
二段控溫，膠缸、膠槍均可獨立控制
定時加熱、超溫報警和自動停止加熱功能
工作保護採用光柵、左右安全門、後保護罩
槍前後位置可快速調整，模具方便更換
產品頂出裝置，方便取出產品
運用範圍
側式熱熔膠低壓注塑機系列的注膠咀位於模具側面，當產品較大時模具只能設計為一模一穴，採用側式注膠可避免在產品正上方注膠而留下進料痕影響產品美觀。適合封裝尺寸較大或外形複雜產品。
側式低壓注膠設備主要應用於精密敏感電子元器件封裝，例如：電池、感測器、線圈、線束、連接器、PCBA等。
產品規格
設備尺寸/重量 | 800 mm x 830 mm x 1650 mm / 320 kg |
佔地面積 | 800 mm x 830 mm |
工作檯面離地高度 | 850 mm |
包裝尺寸/重量 | 1060 mm x 1020 mm x 1750 mm / 355 kg |
熔膠系統與數量 | MT-03-600 x 1 |
自動加料系統 | 選配 |
最大注膠量 | 5.8 g / RPM |
注膠槍型號與角度 | LPMS-G02 x 1 / 36.4° 或90° |
注膠管編號與數量 | N/A |
輸入電壓 | 200-240VAC / 1 Phase / 50 Hz |
溫控分區 | 2 |
溫度範圍 | 室溫至250℃ |
最大功率 | 4 Kw |
馬達功率 | 120 W |
最低工作氣壓 | 0.5 MPa |
用氣量 | 0.1 m3 / min |
合模方式 | 氣缸 |
合模力 | 1.2 T |
合模行程 | 125 mm （選配150 mm） |
脫模方式 | 氣缸 |
脫模力 | 980 N |
脫模行程 | 10 mm |
控制系統 | 7 ”人機介面，PLC控制 |
安全保護 | 光柵、左右安全門、後保護罩 |
標準模具尺寸 | 180 mm x 100 mm x 150 mm / 16 kg |
模具最大尺寸 | 250 mm x 120 mm x 150 mm |
可注塑產品設計最大尺寸 | 50 mm x 45 mm x 7 mm |
低壓注塑機和模具外型尺寸圖
低壓注膠機機外形尺寸
低壓注塑模具外形尺寸
